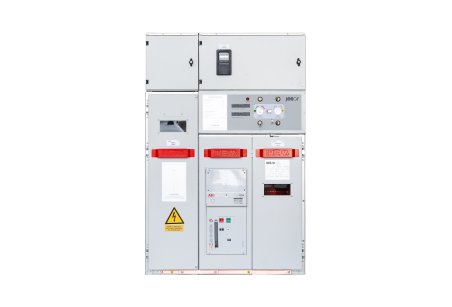

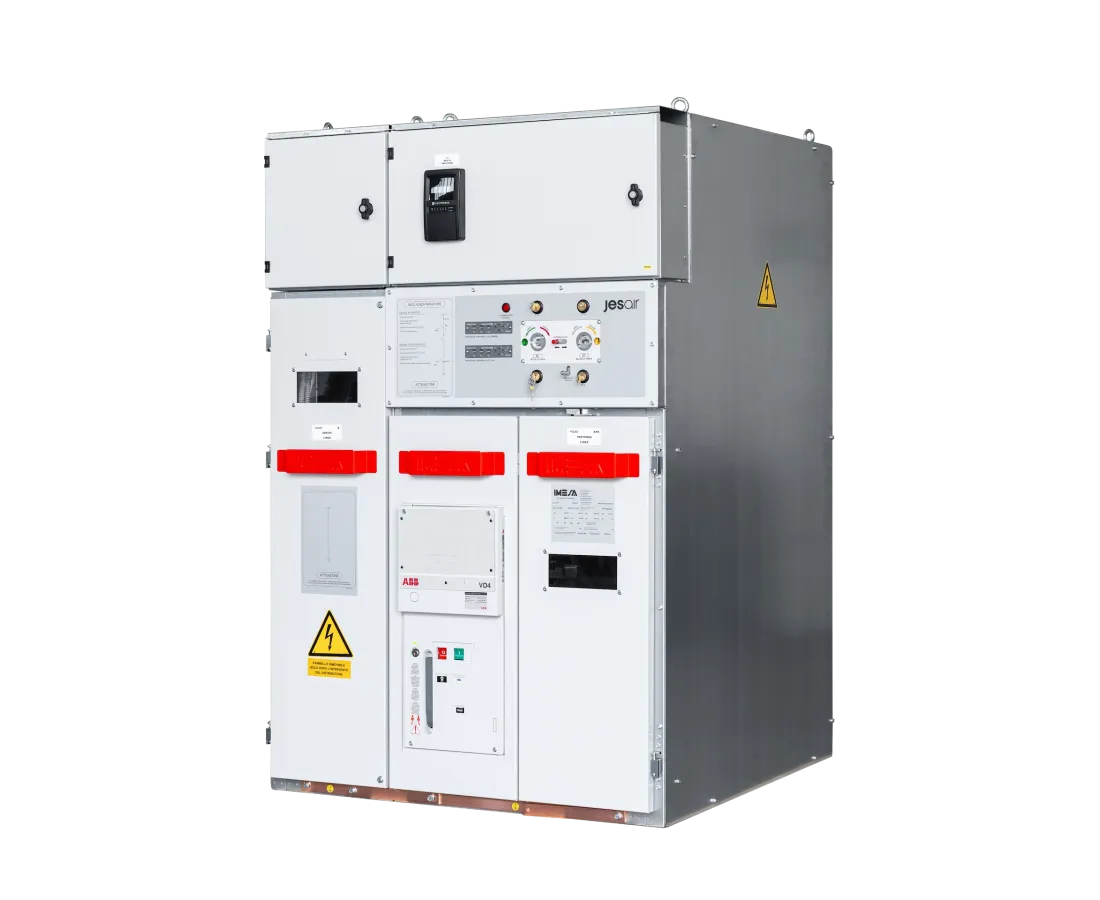

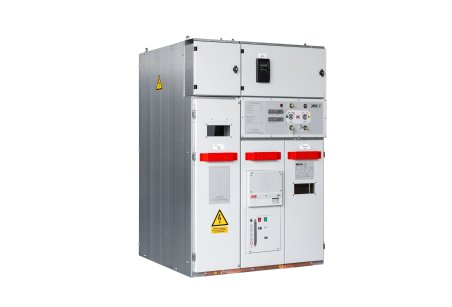

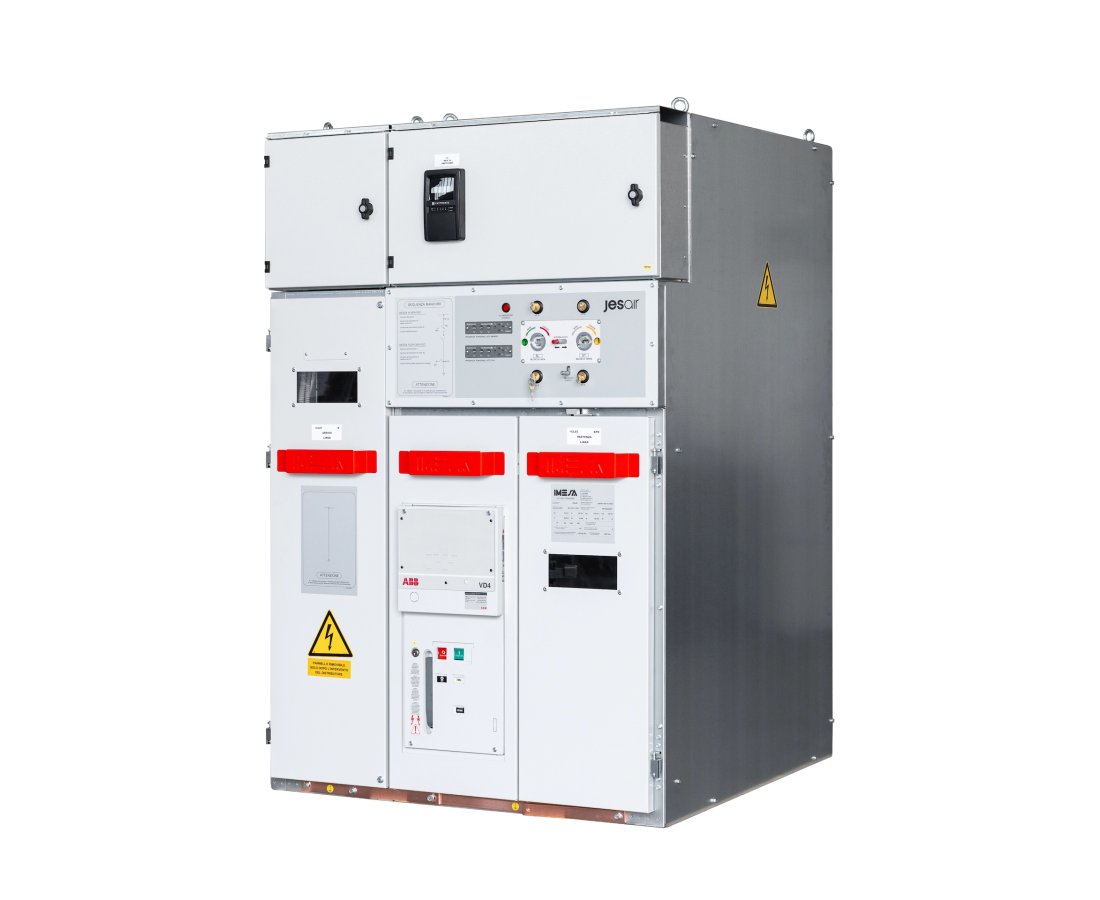

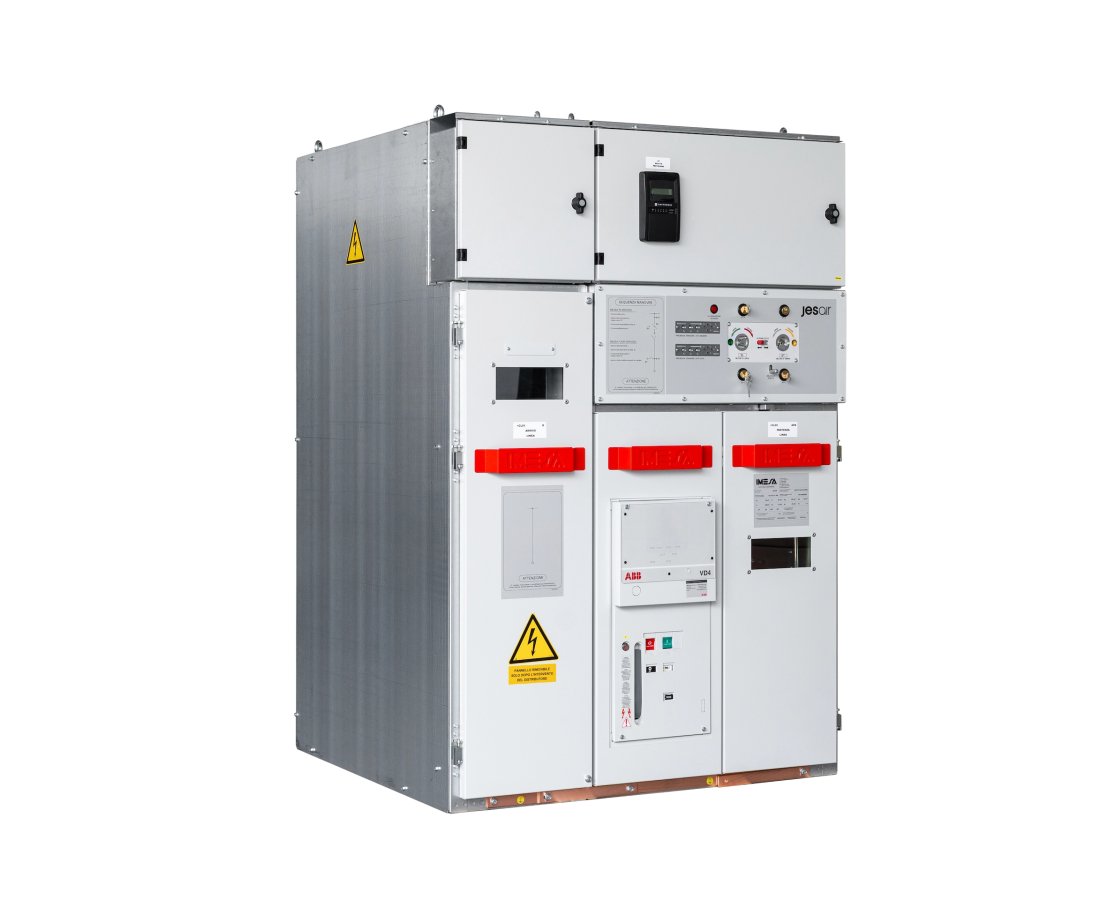

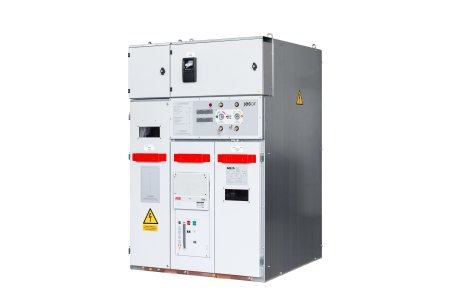

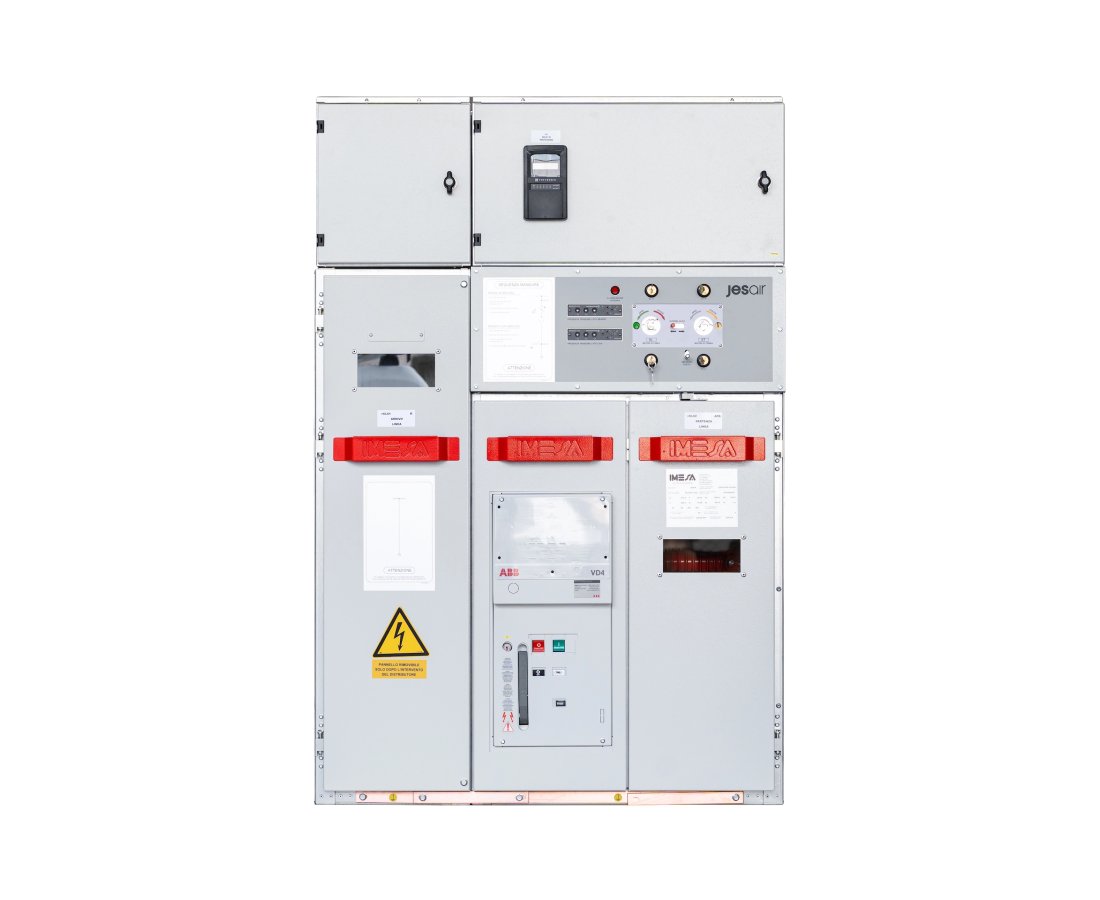

Quadro Elettrico SF6 FREE CEI016 arrivo linea ricezione Enel fotovoltaico

Unità di Media Tensione ad isolamento in aria (Eco-Friendly / SF6 FREE) specifica per impianti di produzione da fonti rinnovabili. Progettata in conformità alla norma CEI 0-16, integra le funzioni di ricezione Enel con il Sistema di Protezione di Interfaccia (SPI), necessario per la connessione di impianti fotovoltaici alla rete.

Unità Tipo R (Larghezza 375 mm) – Sezione Ricezione e Misura

Funzione: ricezione linea e predisposizione per la misura dell’energia prodotta e immessa in rete.

• Isolatori portanti e piastra di fissaggio per terminali MT
• Sistema di rilevamento tensione a fibra ottica per monitoraggio continuo
• Predisposizione scomparto trasformatori di misura (TV/TA)
• Compatibile con sistemi di contabilizzazione (scambio sul posto / cessione totale)

Unità Tipo APB (Larghezza 750 mm) – Protezione e Interfaccia (SPI)

Funzione: sezionamento, protezione e comando per la sicurezza del generatore.

Interruttore in vuoto VD4/P

• Tensione nominale: 24 kV
• Corrente nominale: 630 A
• Potere di interruzione: 16 kA
• Versione con attuatore rapido per risposta ai comandi SPI

Sistema di Protezione di Interfaccia (SPI)

• Relè NA016 versione per produzione conforme CEI 0-16
• Protezioni: 50 / 51 / 50N / 51N
• Protezioni di rete: frequenza (81 >/<) e tensione (27 / 59)
• Data logger integrato per registrazione eventi
• Porta RS485 con protocollo MODBUS per integrazione SCADA
