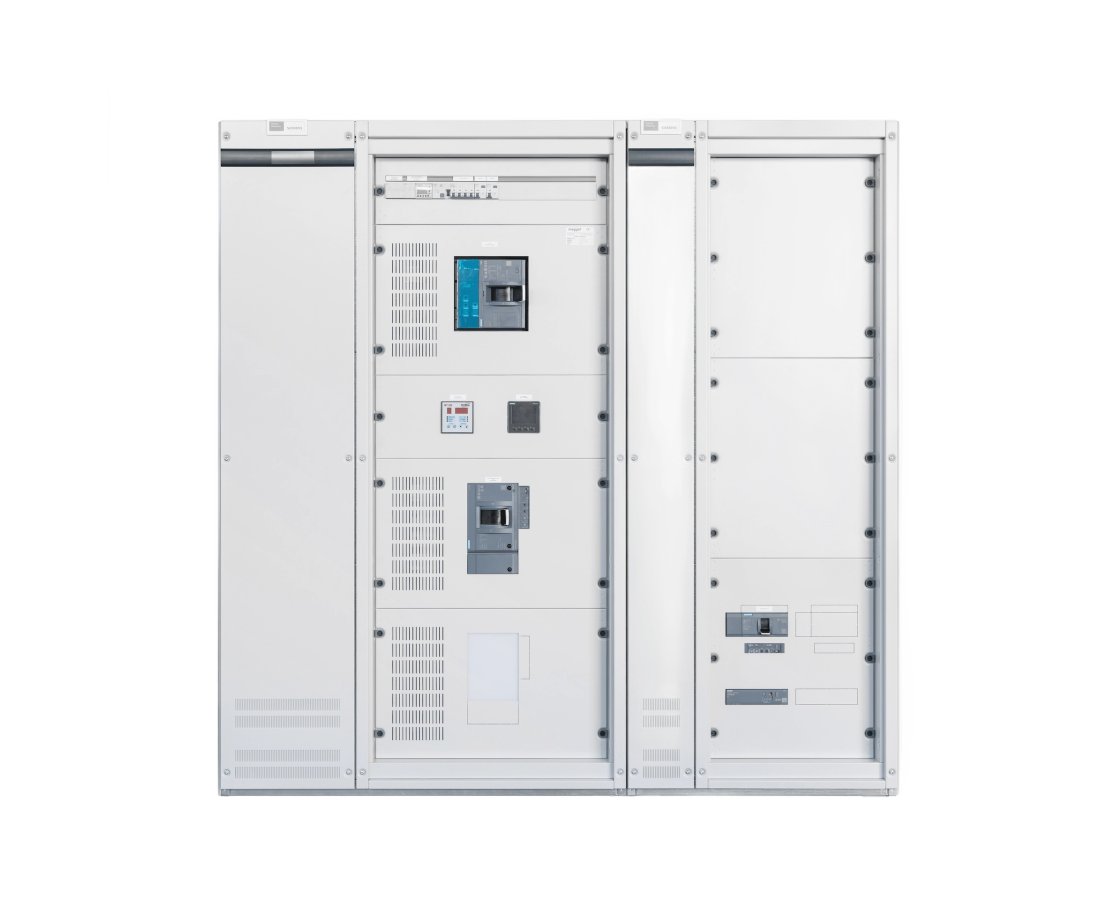

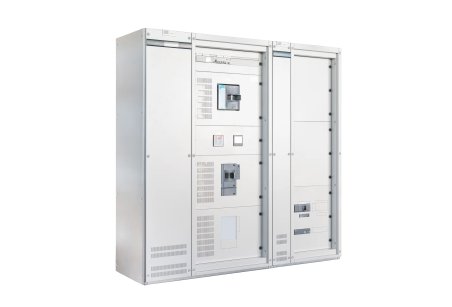

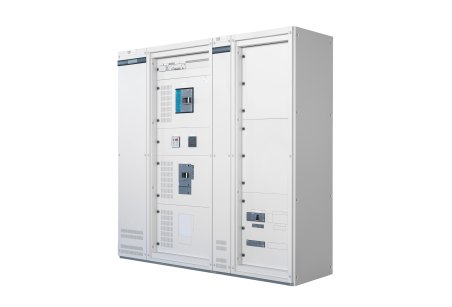

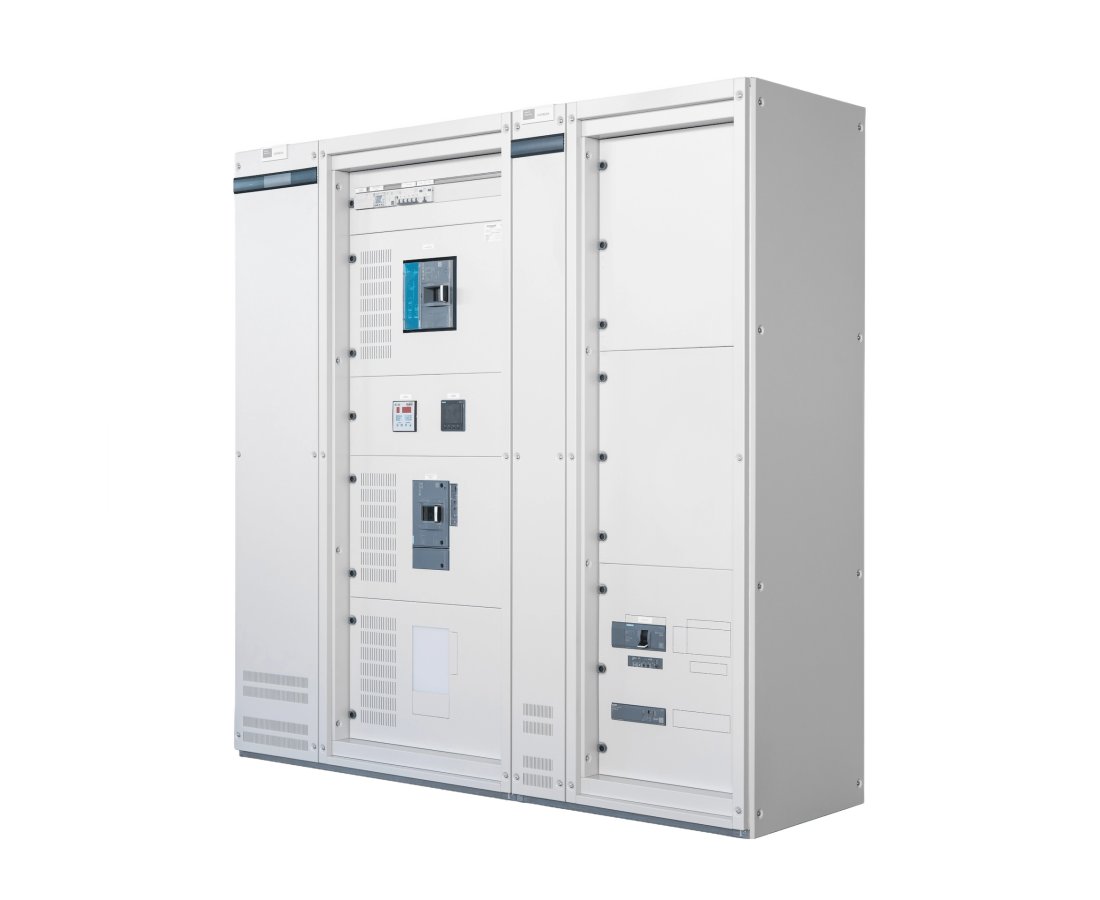

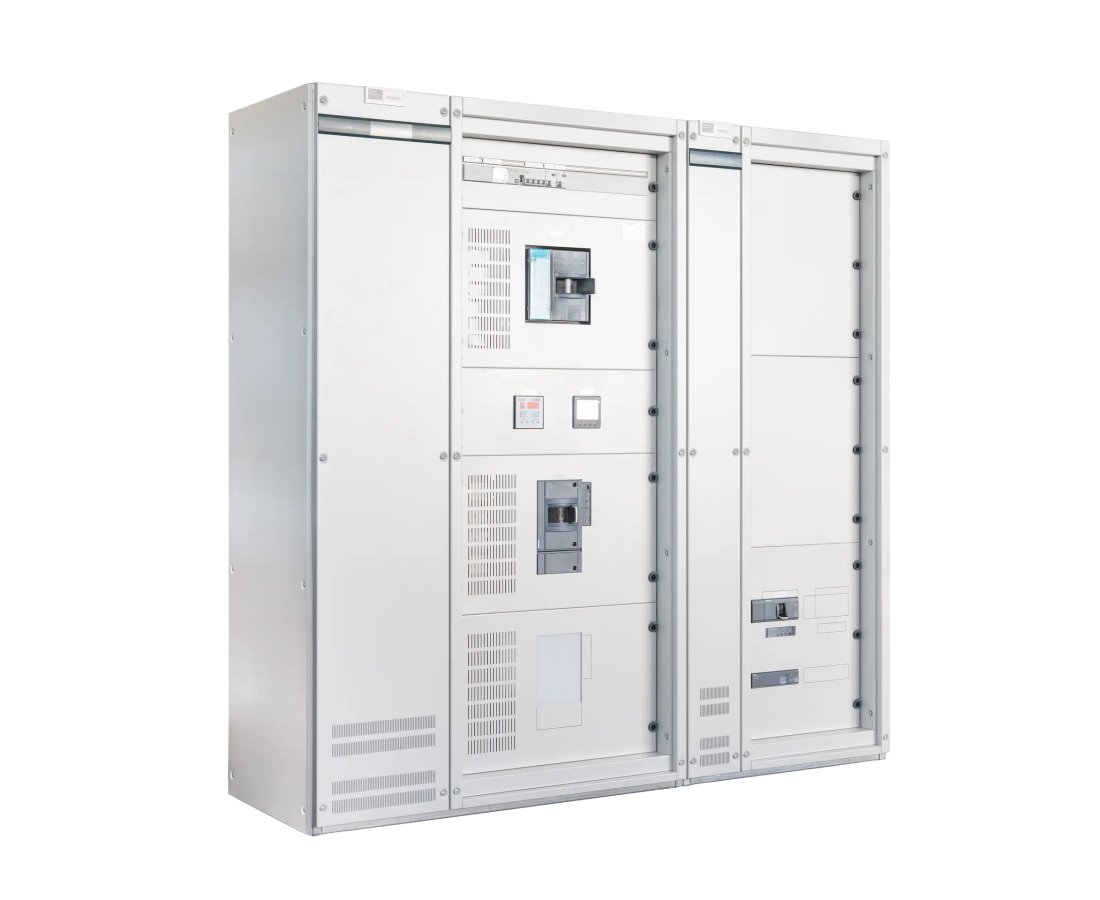

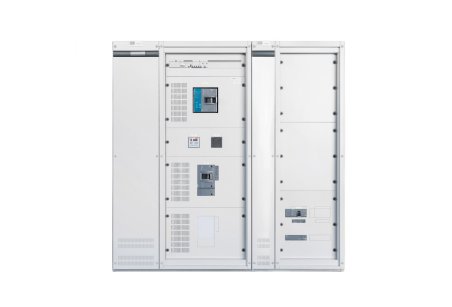

Quadri elettrici power center bassa tensione CEI EN 61439

I quadri Power Center (Power Distribution Boards) sono progettati per la gestione e distribuzione dell’energia in grandi impianti industriali e terziari. Costruiti in conformità alle norme CEI EN 61439-1/2, garantiscono elevata continuità di servizio per tensioni fino a 1000 V in corrente alternata, assicurando la protezione delle persone e dei componenti elettrici.

Gamma di Potenza e Versatilità
400A – 630A: sottostazioni e distribuzione secondaria. 800A – 1250A: dorsali principali e distribuzione primaria.

Involucri e Carpenterie (IP55)
Carpenteria metallica modulare conforme CEI EN 62208 con portelli frontali funzionali per un accesso rapido alla manutenzione. Il grado di protezione IP55 assicura una protezione completa contro polveri e getti d’acqua, mentre internamente è garantito il grado XXB contro i contatti diretti.

Apparecchiature
Interruttori automatici dei principali produttori internazionali, conformi CEI EN 60947. Configurabili con sganciatori, contatti ausiliari, blocchi differenziali e comandi motorizzati, assicurano elevata affidabilità e disponibilità dei ricambi.

Sistemi di Barratura
Barrature in rame o alluminio dimensionate in base alle correnti di progetto, supportate da isolatori resistenti agli sforzi elettrodinamici da corto circuito. La protezione è garantita tramite segregazioni metalliche o schermi isolanti in Lexan trasparente per evitare contatti accidentali.

Cablaggio e Identificazione
Cablaggio realizzato con conduttori FS17 e terminali preisolati. Il sistema di identificazione univoca tramite segnafilo su ogni estremità, in perfetta corrispondenza con gli schemi elettrici, facilita le operazioni di manutenzione e diagnostica.

Connessioni di Potenza
Fino a 120 mm²: morsettiere componibili in poliammide siglate. Oltre 120 mm²: connessione diretta su interruttori o barre in rame supportate da isolatori.
