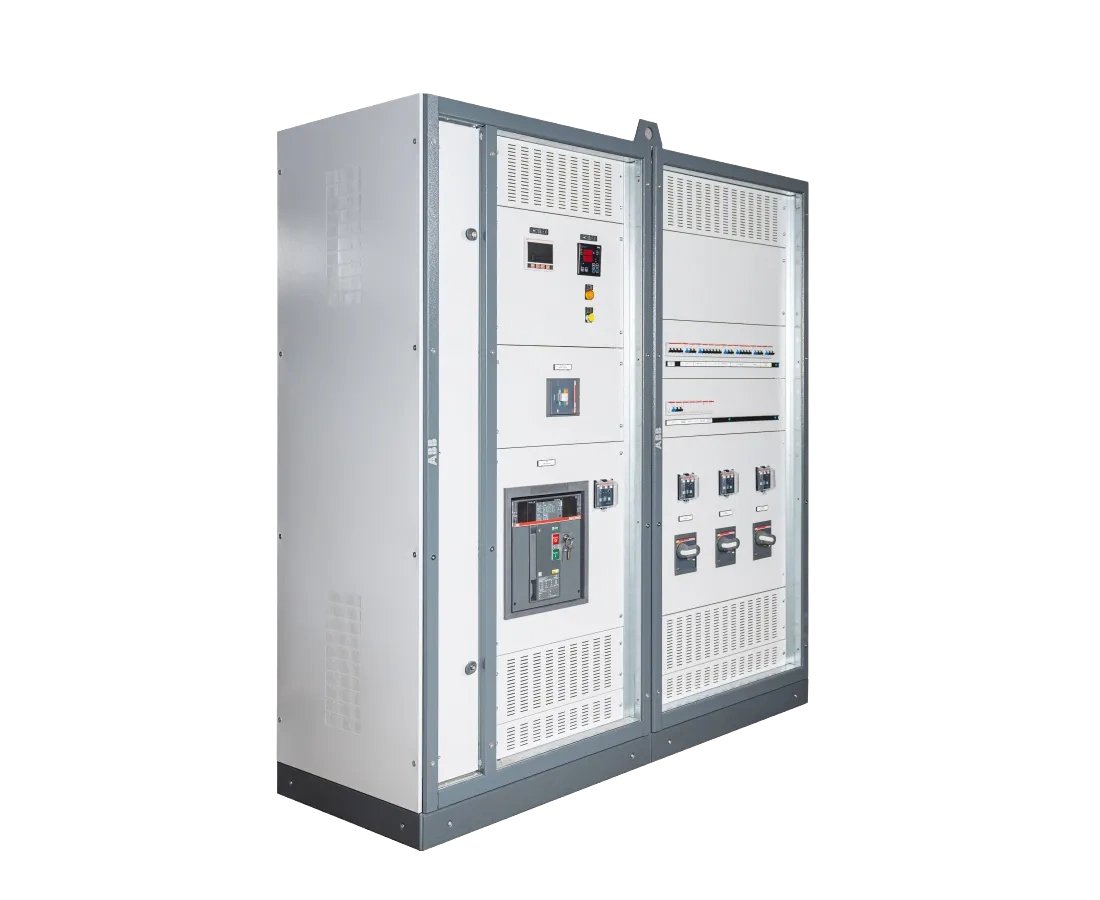

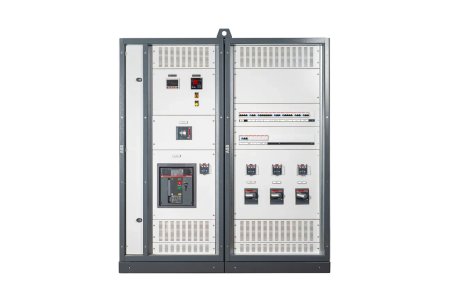

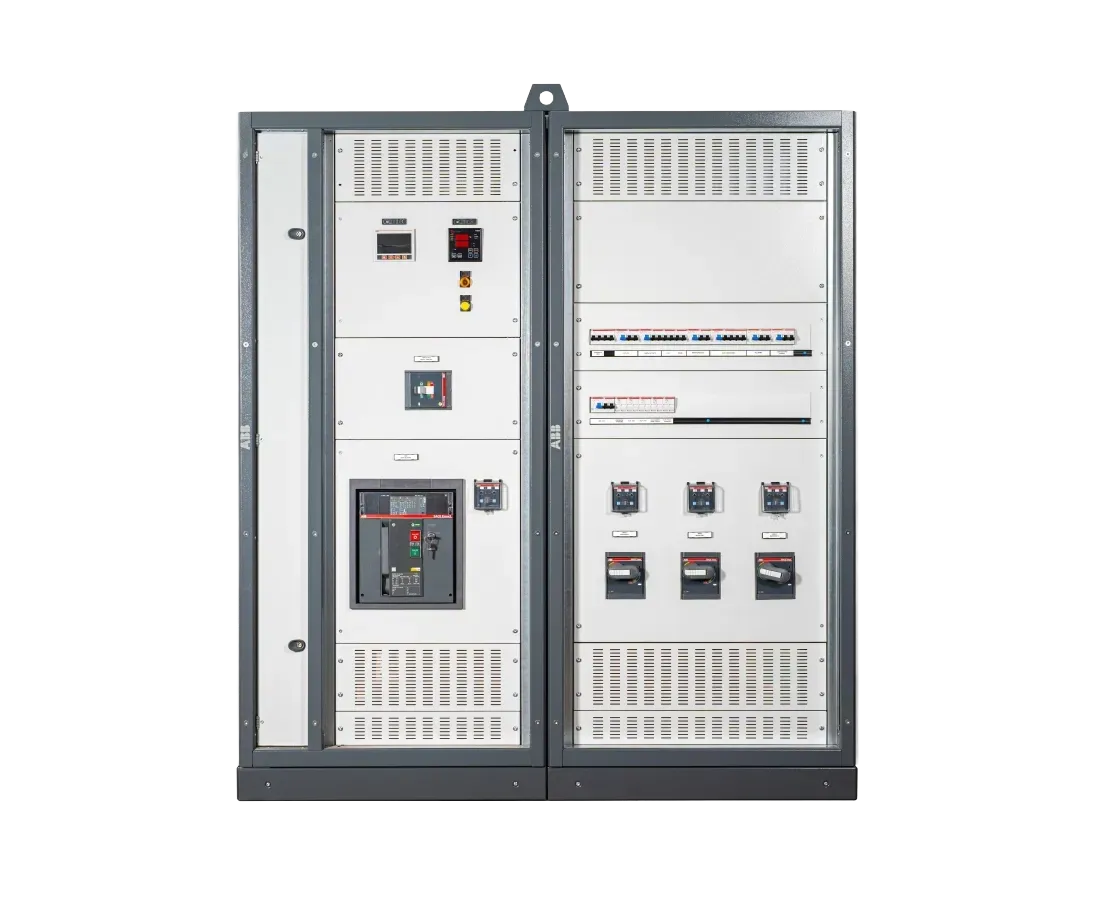

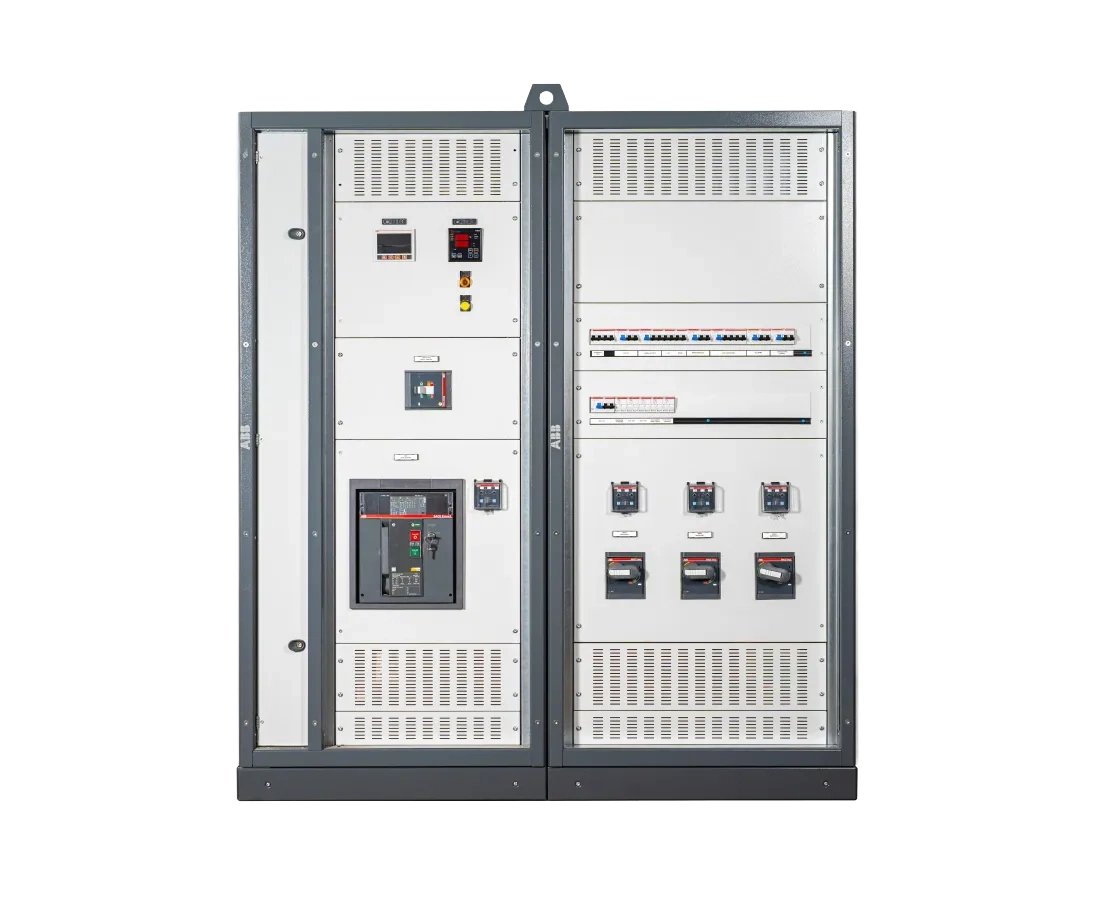

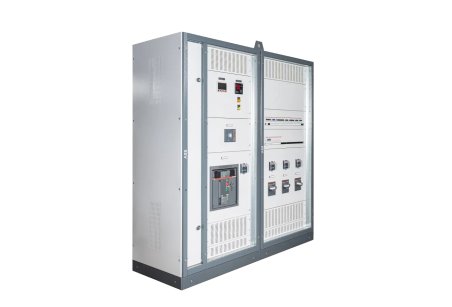

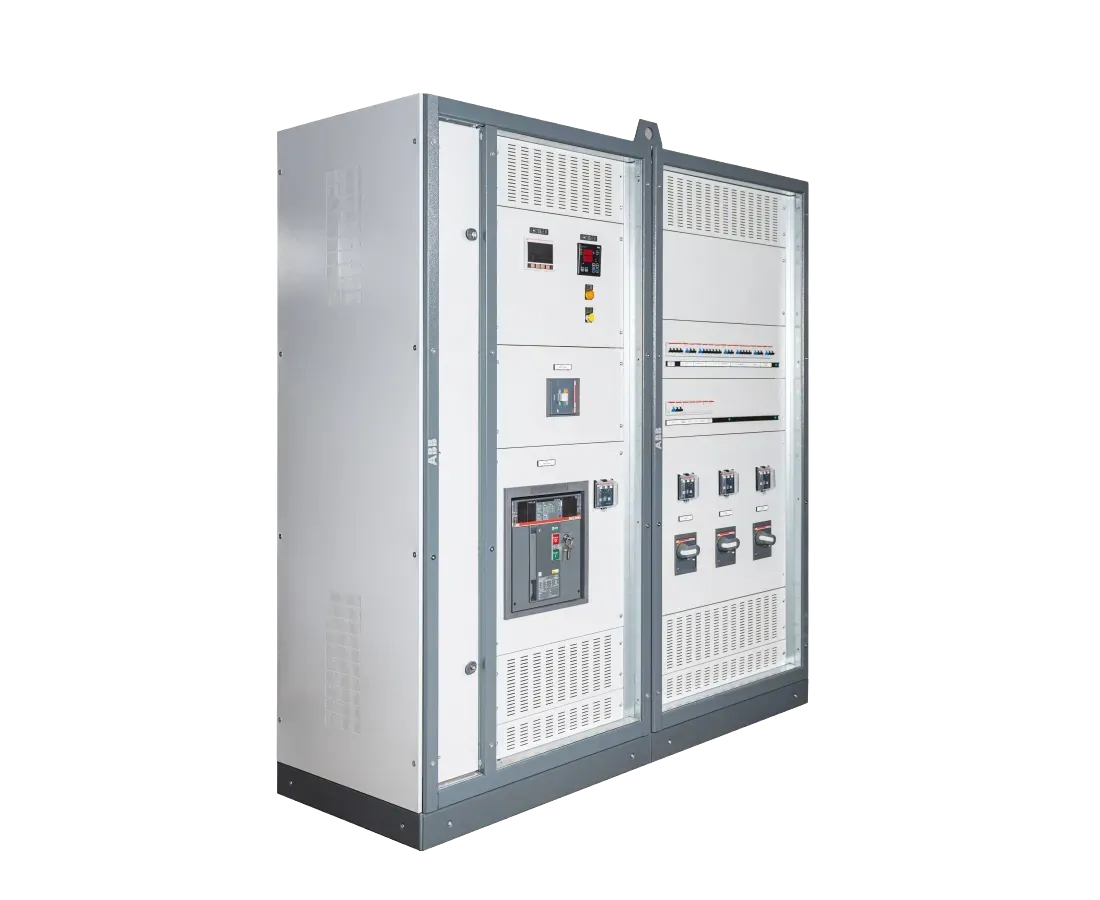

Quadro di bassa tensione parallelo rete fotovoltaico CEI EN 60439

Il quadro di parallelo BT è un componente strategico per la gestione della generazione energetica negli impianti fotovoltaici di medie e grandi dimensioni. Progettato secondo la norma CEI EN 60439, consente il parallelo delle uscite di più inverter in totale sicurezza, garantendo una distribuzione fluida dell’energia verso il punto di consegna o la trasformazione in media tensione.

Funzione di Parallelo e Protezione Inverter
Le soluzioni sono progettate per gestire il flusso di energia proveniente dagli inverter, integrando protezioni dedicate per garantire continuità operativa. È possibile sezionare singole linee per manutenzione senza interrompere la produzione complessiva, migliorando il rendimento dell’impianto.

Involucri Modulari e Protezione IP55
Carpenteria metallica prefabbricata conforme CEI EN 62208 con struttura modulare espandibile. Il grado di protezione IP55 esterno e XXB interno garantisce sicurezza e affidabilità anche in ambienti industriali polverosi o umidi.

Componentistica Industriale
Interruttori automatici conformi CEI EN 60947 con potere di interruzione certificato. Ogni linea inverter è protetta da dispositivi con curve calibrate per il servizio specifico. Disponibili accessori come sganciatori, contatti ausiliari e sistemi di sicurezza LOTO (Lockout/Tagout).

Sistemi di Barratura
Barrature in rame o alluminio dimensionate per funzionamento continuo, tipico degli impianti fotovoltaici. Il sistema è sovradimensionato per evitare surriscaldamenti e perdite, con supporti isolanti resistenti agli sforzi elettrodinamici da cortocircuito.

Cablaggio e Manutenzione
Cablaggio interno con conduttori FS17 e terminali preisolati. Il sistema di identificazione univoca con segnafilo su entrambe le estremità consente interventi rapidi e riduce i tempi di fermo impianto.

Connessioni di Potenza
Fino a 120 mm²: morsettiere in poliammide di alta qualità. Oltre 120 mm²: connessione diretta su interruttori o barre di ripartizione dedicate.
