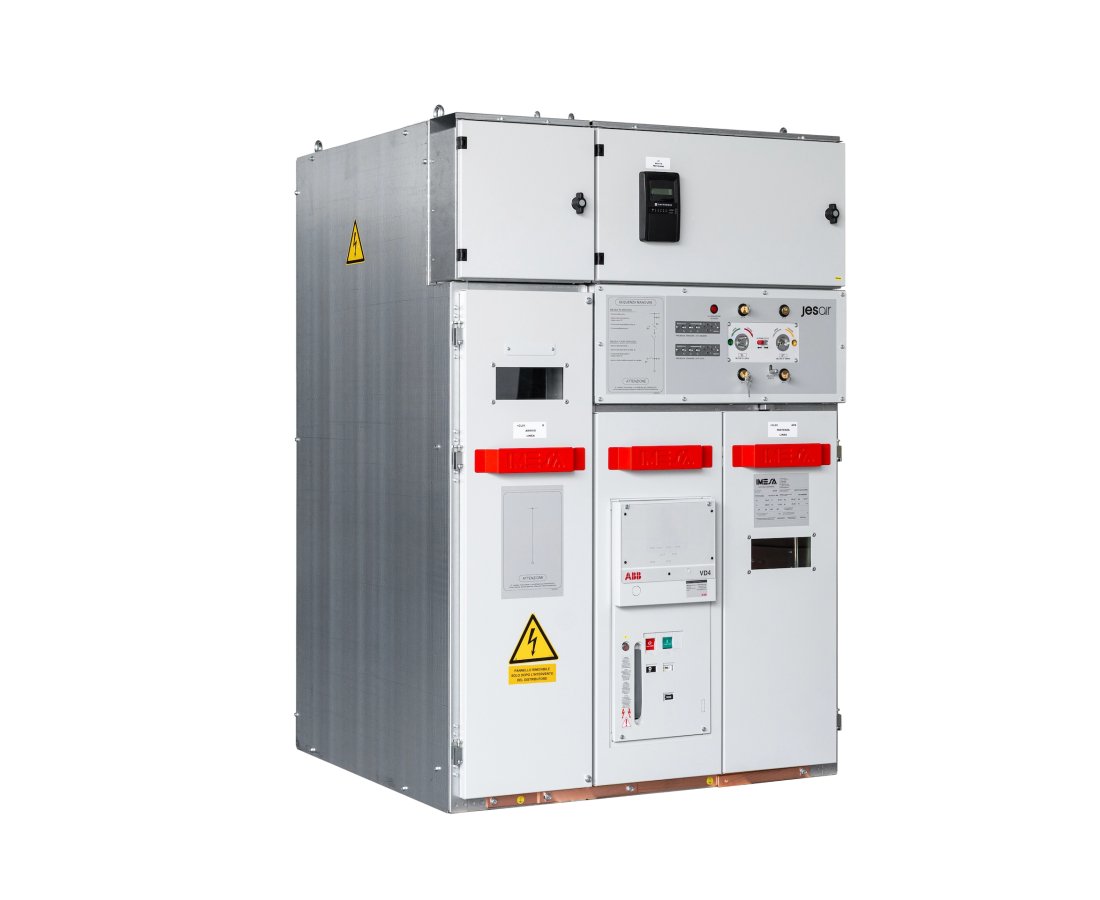

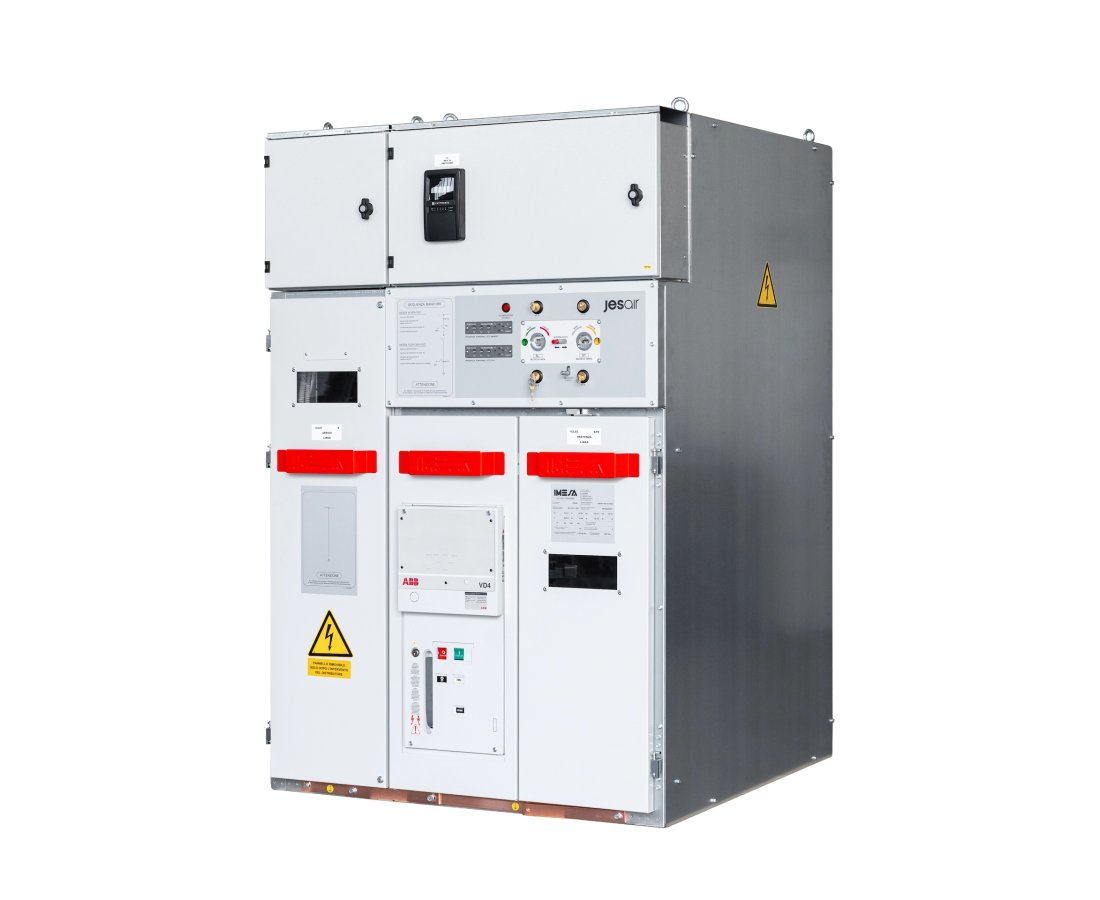

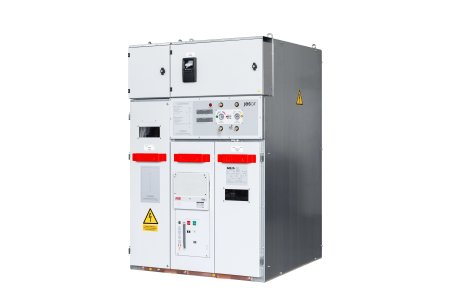

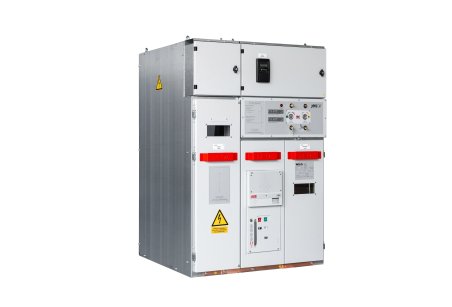

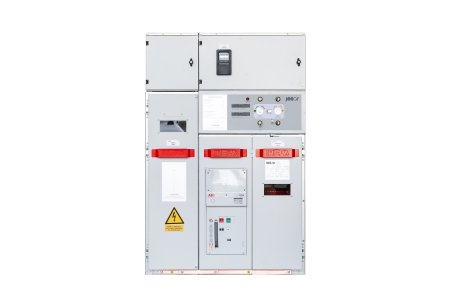

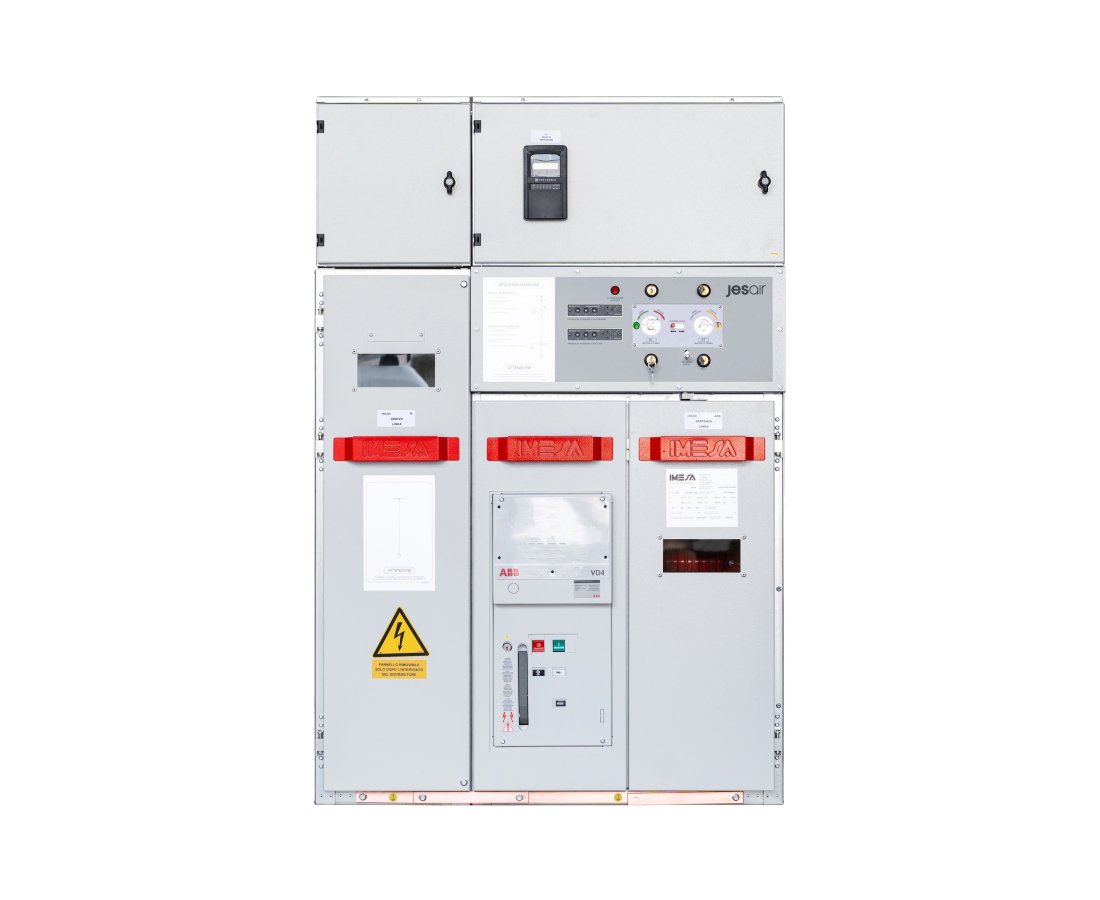

Quadro elettrico SF6 FREE CEI 0-16 arrivo linea ricezione ENEL

Quadro elettrico di media tensione ad isolamento in aria (SF6 FREE), progettato in conformità alla norma CEI 0-16 per le funzioni di arrivo linea e ricezione utente.

Unità Tipo R (Larghezza 375 mm)

Funzione: risalita cavi. L'unità è completa di isolatore portante e piastra di fissaggio per i terminali dei cavi di MT.

• Segnalazione di tensione con trasduttori in fibra ottica montati sugli isolatori passanti del sezionatore lato sbarre omnibus

Trasformatore Toroidale (TO)

• Tipo: omopolare per protezione terra
• Diametro interno: 110 mm
• Rapporto: 100/1 A
• Prestazioni: 0,5 VA - Classe 5P20 - 50 Hz
• Corrente di corto circuito: Icc = 16 kA x 1 s (CEI 0-16)
• Unità dedicata alla ricezione e risalita della linea esterna

Unità Tipo APB (Larghezza 750 mm)

Funzione: sezionamento e protezione con interruttore.

• Sezionamento di terra in aria su attacco cavi

Sezionatore linea/terra:

• Isolamento in aria
• Comando manuale a manovra dipendente

Sistema di interblocco a chiave:

• Chiave libera con sezionatore di terra aperto
• Chiave libera con sezionatore di linea chiuso
• Chiave libera con sezionatore di linea aperto
• Chiave libera con sezionatore di terra chiuso

Interruttore in Vuoto (VD4)

• Tensione nominale: 24 kV
• Corrente nominale: 630 A
• Potere di interruzione: 16 kA
• Set contatti ausiliari (5NA + 5NC)
• Sganciatore di apertura
• Blocco a chiave e contamanovre meccanico

Sistema di Protezione e Comunicazione

• Relè di protezione NA016 omologato CEI 0-16
• Soglie: 50 / 51 / 50N / 51N
• Data logger integrato
• Porta RS485 con protocollo MODBUS

Note Tecniche

L'assenza di gas SF6 (esafluoruro di zolfo) garantisce un impatto ambientale nullo e semplifica la gestione del fine vita del quadro, eliminando la necessità di trattamento di gas serra.
